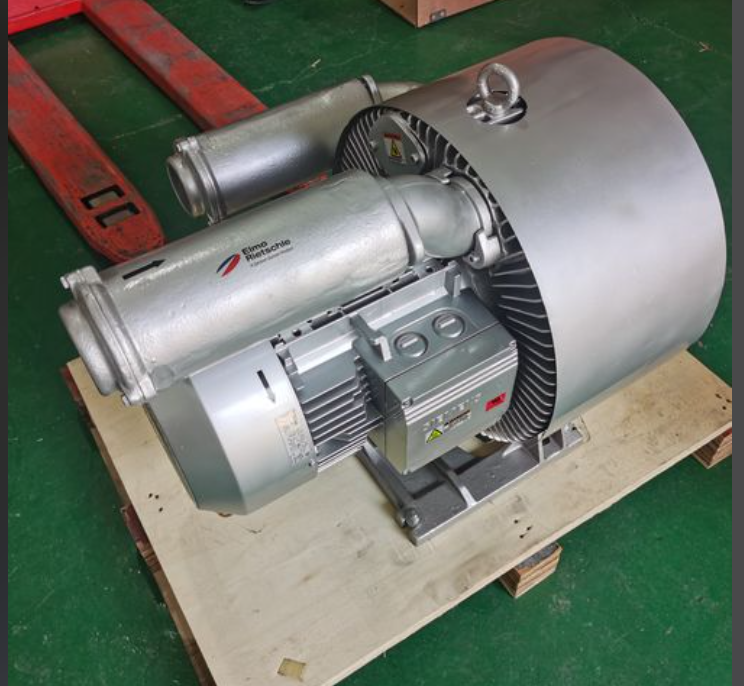

Elmo Rietschle + Вихревая воздуходувка Gardner Denver. Можно ли объединить вакуум и циркуляцию?
Введение
В лабораторных условиях — особенно при обработке материалов, в полупроводниковых процессах или химическом синтезе — часто возникает двойная задача: создать «легкий вакуум» и одновременно обеспечить «циркуляцию газа».
Можно ли объединить высококлассный вакуумный насос Elmo Rietschle с мощной вихревой воздуходувкой Gardner Denver (или аналогами от Elektror, Siemens, FPZ, NASH) для решения этой задачи?
Короткий ответ — ДА, но это требует грамотной настройки. Ниже приведен технический анализ совместимости и советы по безопасной конфигурации такой системы.
1. Принцип работы: Зачем их объединять?
Эта гибридная установка создает замкнутый контур «Откачка-Циркуляция»:
Вакуумный насос (например, Elmo Rietschle): Отвечает за создание вакуума (Цель: – Па). Он обеспечивает глубокий вакуум, но не предназначен для рециркуляции больших объемов.
Вихревая воздуходувка (например, Gardner Denver / Siemens): Идеальна для перемещения больших объемов газа при среднем перепаде давления (1–100 кПа).
Синергия: Насос поддерживает низкое давление в камере, а воздуходувка забирает откачиваемый газ, фильтрует/охлаждает его и возвращает в процесс. Это экономит дорогие инертные газы (например, аргон).
2. Ключевые технические вызовы и решения
⚠️ Несоответствие давления:
Риск: Скорость откачки вакуумного насоса может превысить возможности воздуходувки, или наоборот.
Решение: Установите Буферный ресивер между агрегатами для стабилизации потока. Используйте Частотный преобразователь (VFD) на воздуходувке для динамической подстройки под нагрузку вакуумного насоса.
⚠️ Управление теплом:
Риск: Вакуумные насосы выбрасывают горячий газ (часто >80°C). Прямая циркуляция перегреет камеру.
Решение: Интегрируйте теплообменник или холодную ловушку перед входом в воздуходувку.
⚠️ Химическая совместимость:
Риск: Коррозионные побочные продукты реакции.
Решение: При работе с агрессивными газами выбирайте воздуходувки с PTFE-покрытием или жидкостно-кольцевые насосы NASH.
3. Пример рекомендуемой конфигурации
Для типовой задачи «Легкий вакуум + Циркуляция»:
Вакуумный блок: Elmo Rietschle серии V (сухой ход) для чистого вакуума до 0.1 мбар.
Блок циркуляции: Вихревая воздуходувка Gardner Denver серии G (высокий поток, без пульсаций).
Управление: Система PLC, связывающая датчики давления для автоматической балансировки скорости воздуходувки.
4. Альтернативные варианты
Жидкостно-кольцевые насосы (NASH/Siemens): Лучший выбор, если газ содержит влагу или растворители, но энергопотребление выше.
Регенеративные воздуходувки (FPZ): Подходят для очень легкого вакуума (>10 кПа), но не способны создать глубокое разрежение.
Заключение
Комбинация насоса Elmo Rietschle и воздуходувки Gardner Denver — это высокоэффективное решение для лабораторий, экономящих на инертных газах. Однако успех зависит от правильного расчета буферной емкости и системы охлаждения.
